Φυγοκεντρική αντλία αναρρόφησης ενός σταδίου-τελικού

A Single Stage Centrifugal Pump
A Single Stage Centrifugal Pump
A Single Stage Centrifugal Pump
A Single Stage Centrifugal Pump
A Single Stage Centrifugal Pump

Φυγοκεντρική αντλία αναρρόφησης ενός σταδίου-τελικού

Name: Φυγόκεντρη αντλία αναρρόφησης ενός σταδίου-τελικού σταδίου - Κίνα Φυγοκεντρική αντλία αναρρόφησης ενός σταδίου-Κατασκευαστές
Brand: HNYB
SKU: 230693277

Ρυθμός ροής: 1,1-1450m³/H
Ανελκυστήρας: 9-80μ
Διαμέτρημα: Μικρότερο ή ίσο με 500 mm
Ισχύς: 3-160kw
Μέση θερμοκρασία: -20 βαθμοί ~ 120 μοίρες (πάνω από 80 μοίρες, διευκρινίστε)
Υλικό: χυτοσίδηρος/όλκιμος σίδηρος/χυτοσίδηρος/ανοξείδωτος χάλυβας κ.λπ

Αποστολή ερώτησής

Περιγραφή

Τεχνικές παράμετροι

Περιγραφή προϊόντος

Single-stage end suction centrifugal pump

Η δομή μιας φυγοκεντρικής αντλίας μονής-τελικής-αναρρόφησης είναι σχετικά απλή. Η αρχή του σχεδιασμού βασίζεται στη δράση της φυγόκεντρης δύναμης. Ο κινητήρας οδηγεί την πτερωτή να περιστρέφεται με υψηλή ταχύτητα. Υπό τη δράση της φυγόκεντρης δύναμης, το υγρό εκτοξεύεται από το κέντρο της πτερωτής προς την εξωτερική άκρη της πτερωτής, αυξάνοντας έτσι την κινητική ενέργεια και την πίεση του υγρού και πραγματοποιώντας τη μεταφορά του υγρού. Είναι κατάλληλο για τη μεταφορά καθαρού νερού ή υγρών με φυσικές και χημικές ιδιότητες παρόμοιες με το καθαρό νερό και η θερμοκρασία του μέσου είναι μικρότερη ή ίση με 80 βαθμούς.

Περιγραφή προϊόντων

Προσαρμοσμένη υποστήριξη	OEM, ODM, OBM
Πηγή ισχύος	Κινητήρας ντίζελ ή ηλεκτροκινητήρας
Επωνυμία	HNYB
Δομή	Μονοβάθμια-αντλία
Εφαρμογή	Χημική βιομηχανία, διύλιση λαδιών, χαρτοποιία, διύλιση ζάχαρης, τρόφιμα, φαρμακευτικά προϊόντα, συνθετικές ίνες και άλλες βιομηχανίες.
Τόπος καταγωγής	Henan, Κίνα
Εξουσία	Επιλέγεται με βάση το ιξώδες και το ειδικό βάρος του υγρού
Μέγεθος εξόδου	Μικρότερο ή ίσο με 500 mm
Ροή	1.1-1450m³/h
Κεφάλι	9-80m
Υλικό	Χυτοσίδηρος/όλκιμος σίδηρος/χυτοσίδηρος/ανοξείδωτος χάλυβας κ.λπ.

Βίντεο προϊόντος

Επικοινωνήστε τώρα

Σημασία μοντέλου

product-613-204

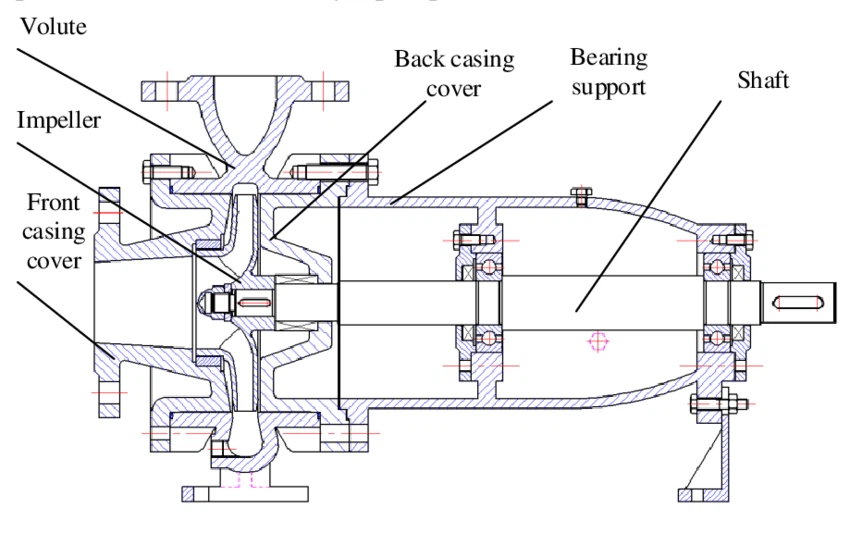

Δομικά χαρακτηριστικά

product-850-533

product-603-439

Οριζόντια τοποθέτηση, οριζόντια αξονική αναρρόφηση, θύρα εκκένωσης κάθετα προς τα πάνω. Κατά τη συντήρηση, τα μέρη του ρότορα μπορούν να τραβηχτούν προς τα έξω για συντήρηση χωρίς να αποσυναρμολογηθούν οι σωλήνες εισόδου και εξόδου. Ανάλογα με το σκοπό του στεγανοποιητικού άξονα, μπορεί να χρησιμοποιηθεί στεγανοποιητικό στεγανοποιητικό ή δεν απαιτείται μηχανικό στεγανοποιητικό. Τα υλικά των διαφόρων αντλιών είναι συνηθισμένος χυτοσίδηρος, χυτοσίδηρος ανθεκτικός-στη φθορά, χυτοσίδηρος, χυτός χάλυβας, χυτός ανοξείδωτος χάλυβας κ.λπ. ανάλογα με τις διαφορετικές χρήσεις. Το κάλυμμα της αντλίας στερεώνεται στο μεσαίο βραχίονα μέσω ενός αναστολέα και, στη συνέχεια, το κάλυμμα της αντλίας συσφίγγεται στη μέση μέσω της σύνδεσης μεταξύ του σώματος της αντλίας και του πώματος του μεσαίου βραχίονα. Το σώμα της αντλίας εισπνέεται αξονικά και εκκενώνεται ακτινικά, υποστηρίζεται-το πόδι και μπορεί να στερεωθεί απευθείας στη βάση. Το τμήμα ανάρτησης στερεώνεται στο μεσαίο στήριγμα μέσω ενός πώματος και στηρίζεται στη βάση από το βραχίονα ανάρτησης. Κατά τη συντήρηση, οι σωλήνες σύνδεσης εισόδου και εξόδου, το σώμα της αντλίας και ο κινητήρας μπορούν να αφαιρεθούν. Μόνο η μεσαία σύνδεση του εκτεταμένου συνδέσμου πρέπει να αφαιρεθεί για να αφαιρεθούν τα μέρη του ρότορα για συντήρηση.

Χαρακτηριστικά προϊόντος

Απλή δομή και εύκολη συντήρηση:Η δομή μιας-μονοβάθμιας φυγοκεντρικής αντλίας αναρρόφησης τελικού σταδίου είναι σχετικά απλή, που αποτελείται κυρίως από πολλά μέρη όπως πτερωτή, περίβλημα αντλίας, χιτώνιο άξονα, μηχανικό στεγανοποιητικό κ.λπ., χωρίς περίπλοκη δομή ή συνδέσμους. Αυτό καθιστά τη φυγόκεντρη αντλία ενός σταδίου- εύκολη στη συντήρηση, εύκολη στη λειτουργία και έχει χαμηλό ποσοστό αστοχίας.
Μεγάλος ρυθμός ροής και σταθερή πίεση εξόδου:Η φυγοκεντρική αντλία αναρρόφησης ενός σταδίου-τελικού άκρου έχει μεγάλο ρυθμό ροής και μπορεί να εξάγει σταθερά μια συγκεκριμένη πίεση. Η αρχή είναι η αναρρόφηση του υγρού από τη θύρα αναρρόφησης μέσω της φυγόκεντρης δράσης υψηλής ταχύτητας και, στη συνέχεια, η γρήγορη μετατροπή του σε κινητική ενέργεια μέσω της περιστροφής της πτερωτής και τελικά η έξοδος υγρού υψηλής-πίεσης.
Μεγάλη γκάμα εφαρμογών:Οι φυγόκεντρες αντλίες αναρρόφησης ενός σταδίου-τελικού σταδίου μπορούν να χρησιμοποιηθούν για τη μεταφορά διαφόρων μέσων, όπως νερό, λάδι, χημικά μέσα κ.λπ. Στη βιομηχανική παραγωγή, οι φυγόκεντρες αντλίες μονοβάθμιας-χρησιμοποιούνται ευρέως στη μεταφορά υγρών, την παροχή νερού, την ψύξη κυκλοφορίας, την έγχυση νερού σε πεδία πετρελαίου και άλλα πεδία.
