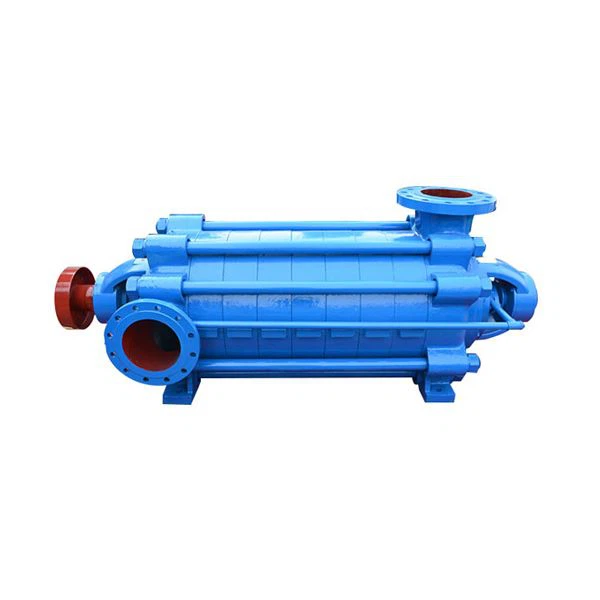

Οριζόντια Πολυβάθμια Φυγοκεντρική Αντλία
Κεφάλι: 50~1800μ
Διαμέτρημα: Μικρότερο ή ίσο με 300 mm
Ισχύς: 3~1600kw
Μέση θερμοκρασία: -20 βαθμοί ~ 150 μοίρες (πρέπει να εξηγηθεί εάν είναι υψηλότερη από 80 μοίρες)
Υλικό: Χυτοσίδηρος/όλκιμος σίδηρος/χυτοσίδηρος/ανοξείδωτος χάλυβας κ.λπ.
Περιγραφή
Τεχνικές παράμετροι
Οριζόντια Πολυβάθμια Φυγοκεντρική Αντλία
Μια οριζόντια πολυβάθμια φυγοκεντρική αντλία είναι μια απλή μηχανή με δύο ή περισσότερες φτερωτές. Αυτές οι πτερωτές είναι τοποθετημένες σε έναν άξονα, ο οποίος περιστρέφεται για να δημιουργήσει πίεση και να μετακινήσει το υγρό. Ανάλογα με τον σχεδιασμό της αντλίας, οι πτερωτές μπορεί να βρίσκονται στον ίδιο άξονα ή σε ξεχωριστούς άξονες. Το υγρό εισέρχεται μέσω της εισόδου, ρέει μέσα από το περίβλημα της αντλίας και τελικά φτάνει στις οπές των πτερωτών. Η συσκευή περιστρέφεται μηχανικά, οδηγώντας το υγρό μέσω ενός ηλεκτροκινητήρα ή κινητήρα.
Παράμετρος προϊόντος
| Προσαρμοσμένη υποστήριξη | OEM, ODM, OBM |
| Πηγή ισχύος | Ηλεκτρικός |
| Επωνυμία | HNYB |
| Δομή | Αντλία πολλαπλών σταδίων |
| Τόπος καταγωγής | Henan, Κίνα |
| Εξουσία | 3-1600 kw |
| Μέγεθος εξόδου | 40-300mm |
| Εύρος ροής | 3.7-1350m³/ H |
| Κεφάλι | 50-1800m |
| Υλικό | Χυτοσίδηρος/όλκιμος σίδηρος/χυτοσίδηρος/ανοξείδωτος χάλυβας |
Προϊόντα βίντεο
Σημασία μοντέλου
Όπως D (DF, DY, MD)46-30x4
D-- υποδεικνύει μια φυγόκεντρη αντλία καθαρού νερού πολλαπλών σταδίων
Το DF--υποδεικνύει ανθεκτική στη διάβρωση φυγόκεντρη αντλία πολλαπλών σταδίων για εξόρυξη
DY--υποδεικνύει φυγόκεντρη αντλία λαδιού πολλαπλών σταδίων
Το MD--υποδεικνύει φυγόκεντρη αντλία πολλαπλών σταδίων ανθεκτική στη φθορά εξόρυξης
46--υποδεικνύει ότι η ταχύτητα ροής του σημείου σχεδιασμού είναι 46 m³/h
30--υποδηλώνει ότι η κεφαλή ενός σταδίου στο σημείο σχεδιασμού είναι 30 μέτρα
4 - υποδηλώνει ότι το επίπεδο είναι 4
Δομικό διάγραμμα
| 1, τμήμα εισόδου | 13, αδένας συσκευασίας/σφράγισης μηχανής |
| 2, μεσαίο τμήμα | 14, Συσκευασία/μηχανική σφράγιση |
| 3, τμήμα εξόδου | 15, Δαχτυλίδι συσκευασίας |
| 4, Οδηγοί πτερυγίων | 16, ρουλεμάν |
| 5, Τελικό πτερύγιο οδηγού | 17, Κάλυμμα ουράς |
| 6, Πτερωτή μπροστινής σκηνής | Σφραγίδα 18,0 δακτυλίων |
| 7, Πτερωτή τελευταίου σταδίου | 19, Δαχτυλίδι ισορροπίας |
| 8, Άξονας | 20, Σετ δαχτυλιδιού ισορροπίας |
| 9, μανίκι άξονα | 21, Πλάκα ισορροπίας |
| 10, Δακτύλιος στεγανοποίησης μπροστινού σταδίου | 22, Εξισορροπήστε εξαρτήματα σωλήνα |
| 11, (τελικό στάδιο) δακτύλιος στεγανοποίησης | 23, Σφίξτε τα μπουλόνια |
| 12, μανίκι πτερυγίων οδηγού |
εφαρμογή
- Παροχή ύδρευσης οικιστικών και επαγγελματικών χώρων:Παρέχει σταθερή πίεση νερού για-υψηλά κτίρια, ξενοδοχεία και άλλες πολυ-κατασκευές.
- Άρδευση και γεωργία:Παρέχει αξιόπιστη ροή νερού σε μεγάλες αποστάσεις για άρδευση αγροκτημάτων και πότισμα θερμοκηπίου.
- Βιομηχανική διαδικασία:Ιδανικό για εφαρμογές που απαιτούν ακριβή έλεγχο πίεσης, όπως συστήματα τροφοδοσίας λέβητα, ψύξης και βιομηχανικού καθαρισμού.
- Συστήματα πυροπροστασίας:Οι δυνατότητες υψηλής-πίεσης επιτρέπουν στις αντλίες πολλαπλών-σταδίων να καταστέλλουν πυρκαγιές, διασφαλίζοντας αποτελεσματική ισχυρή ροή νερού όταν χρειάζεται.
Φόντα
- Αποτελεσματικός:Οι αντλίες μας έχουν σχεδιαστεί για να παρέχουν υψηλούς ρυθμούς ροής, ενώ μειώνουν την κατανάλωση ενέργειας, καθιστώντας τες μια-οικονομική λύση.
- Αξιόπιστος:Οι αντλίες μας είναι κατασκευασμένες με-υλικά υψηλής ποιότητας και πληρούν τα υψηλότερα βιομηχανικά πρότυπα ανθεκτικότητας.
- Εύκολο στη συντήρηση:Οι αντλίες μας διαθέτουν-φιλικό σχεδιασμό, καθιστώντας τη συντήρηση και τις επισκευές εύκολες και βολικές.
- Προσαρμόσιμο:Προσφέρουμε μια ποικιλία επιλογών για να καλύψουμε τις συγκεκριμένες ανάγκες και απαιτήσεις σας, συμπεριλαμβανομένων προσαρμοσμένων υπηρεσιών σχεδιασμού και μηχανικής.
Διάγραμμα εγκατάστασης
Πιστοποίηση
ISO 9001
ISO 14001
ISO45001
Πιστοποίηση CE
Πιστοποίηση ΑΗΚ
Επαληθευμένος προμηθευτής
FAQ
01. ΠΟΙΟ ΕΙΝΑΙ ΣΟΥ MOQ;
02. ΠΟΙΟΙ ΕΙΝΑΙ ΟΙ ΟΡΟΙ ΠΛΗΡΩΜΗΣ ΣΑΣ;
03. ΤΙ ΠΙΣΤΟΠΟΙΗΤΙΚΑ ΕΧΕΤΕ;
04. ΕΙΣΤΕ ΚΑΤΑΣΚΕΥΑΣΤΙΚΗ Ή ΕΜΠΟΡΙΚΗ ΕΤΑΙΡΕΙΑ;
05. ΜΠΟΡΕΙΣ ΝΑ ΚΑΝΕΙΣ ΟΕΜ ΜΑΡΚΑ;
06. ΠΟΙΟΣ ΕΙΝΑΙ Ο ΧΡΟΝΟΣ ΠΑΡΑΔΟΣΗΣ;
Δημοφιλείς Ετικέτες: Οριζόντια πολυβάθμια φυγοκεντρική αντλία, Κίνα κατασκευαστές οριζόντιων πολυβάθμιων φυγόκεντρων αντλιών
Απόδοση προϊόντων
Απόδοση αντλίας τύπου D/MD720-60
| Σειρά | Ροή (Q) | Κεφάλι H (m) |
Ταχύτητα περιστροφής n (r/min) |
Αποδοτικότητα η (%) |
Ισχύς άξονα N (kW) |
Εξοπλισμένο με μοτέρ | NPSHr (m) |
Διάμετρος Πτερωτής D (mm) |
Αντλία Βάρος (kg) |
Μοτέρ Βάρος (kg) |
||
| m³/h | L/s | Εξουσία (kW) |
Μοντέλο | |||||||||
| 2 | 550 | 152.8 | 132 | 76 | 260 | 355 | Y4001-4 (IP23/6KV) |
3.5 | 1830 | 2480 | ||
| 720 | 200 | 120 | 80 | 294 | 4.5 | |||||||
| 850 | 236.1 | 108 | 78.5 | 318.4 | 5.5 | |||||||
| 3 | 550 | 152.8 | 198 | 76 | 390 | 560 | Y4005-4 (IP23/6KV) |
3.5 | 2040 | 2880 | ||
| 720 | 200 | 180 | 80 | 441 | 4.5 | |||||||
| 850 | 236.1 | 162 | 78.5 | 477.6 | 5.5 | |||||||
| 4 | 550 | 152.8 | 264 | 76 | 520 | 710 | Y4502-4 (IP23/6KV) |
3.5 | 2350 | 3670 | ||
| 720 | 200 | 240 | 80 | 588 | 4.5 | |||||||
| 850 | 236.1 | 216 | 78.5 | 636.8 | 5.5 | |||||||
| 5 | 550 | 152.8 | 330 | 76 | 640 | 800 | Y4503-4 (IP23/6KV) |
3.5 | 2650 | 3930 | ||
| 720 | 200 | 300 | 1480 | 80 | 735 | 4.5 | φ455 | |||||
| 850 | 236.1 | 270 | 78.5 | 796 | 5.5 | |||||||
| 6 | 550 | 152.8 | 396 | 76 | 780 | 1000 | Y5001-4 (IP23/6KV) |
3.5 | 2960 | 4660 | ||
| 720 | 200 | 360 | 80 | 882 | 4.5 | |||||||
| 850 | 236.1 | 324 | 78.5 | 955.2 | 5.5 | |||||||
| 7 | 550 | 152.8 | 462 | 76 | 910 | 1250 | Y5003-4 (IP23/6KV) |
3.5 | 3280 | 4930 | ||
| 720 | 200 | 420 | 80 | 1029 | 4.5 | |||||||
| 850 | 236.1 | 378 | 78.5 | 1114.4 | 5.5 | |||||||
| 8 | 550 | 152.8 | 528 | 76 | 1040 | 1400 | Y5004-4 (IP23/6KV) |
3.5 | 3595 | 5100 | ||
| 720 | 200 | 480 | 80 | 1176 | 4.5 | |||||||
| 850 | 236.1 | 432 | 78.5 | 1273.6 | 5.5 | |||||||
| 9 | 550 | 152.8 | 594 | 76 | 1170 | 1600 | Y5601-4 (IP23/6KV) |
3.5 | 3900 | 5900 | ||
| 720 | 200 | 540 | 80 | 1323 | 4.5 | |||||||
| 850 | 236.1 | 486 | 78.5 | 1432.8 | 5.5 | |||||||
