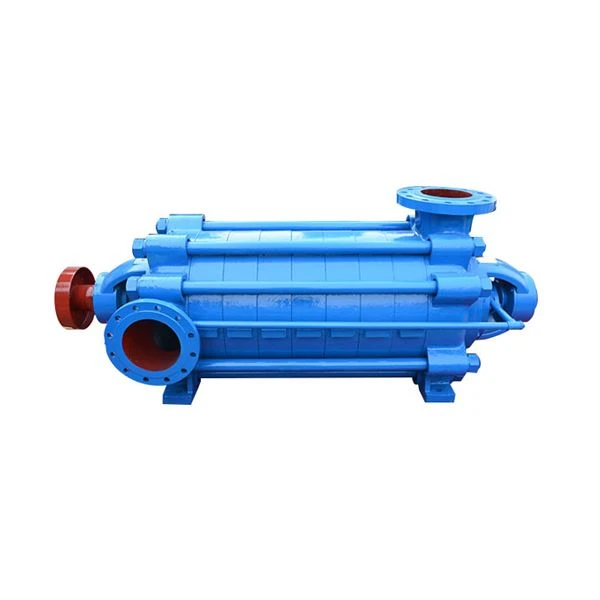

Οριζόντια αντλία πολλαπλών σταδίων
Κεφάλι: 50~1800μ
Διαμέτρημα: Μικρότερο ή ίσο με 300 mm
Ισχύς: 3~1600kw
Μέση θερμοκρασία: -20 βαθμοί ~ 150 μοίρες (πρέπει να εξηγηθεί εάν είναι υψηλότερη από 80 μοίρες)
Υλικό: χυτοσίδηρος/όλκιμος σίδηρος/χυτοσίδηρος/ανοξείδωτος χάλυβας κ.λπ.
Περιγραφή
Τεχνικές παράμετροι
Οριζόντια αντλία πολλαπλών σταδίων
Μια οριζόντια αντλία πολλαπλών σταδίων είναι μια φυγοκεντρική αντλία που εγκαθίσταται οριζόντια. Η δομή του πυρήνα του αποτελείται από πολλαπλές πτερωτές συνδεδεμένες σε σειρά. Κάθε πτερωτή αυξάνει την πίεση βήμα-βήμα και το ρευστό διέρχεται με τη σειρά των πτερυγίων και των οδηγών πτερυγίων κάθε σταδίου. Το τελικό συνολικό κεφάλι είναι το άθροισμα των κεφαλιών κάθε σταδίου. Οι οριζόντιες πολυβάθμιες αντλίες χρησιμοποιούνται για τη μεταφορά καθαρού νερού χωρίς στερεά σωματίδια (λειαντικά) και αιωρούμενα υλικά ή άλλα υγρά με φυσικές και χημικές ιδιότητες παρόμοιες με το καθαρό νερό. Αλλάζοντας το υλικό της αντλίας (ή το υλικό των εξαρτημάτων ροής της αντλίας), τη μορφή στεγανοποίησης και προσθέτοντας ένα σύστημα ψύξης, μπορεί επίσης να χρησιμοποιηθεί για τη μεταφορά ζεστού νερού, λαδιού, διαβρωτικών ή λειαντικών μέσων κ.λπ.
Παράμετρος προϊόντος
| Προσαρμοσμένη υποστήριξη | OEM, ODM, OBM |
| Πηγή ισχύος | Κινητήρας ντίζελ ή ηλεκτροκινητήρας |
| Επωνυμία | HNYB |
| Δομή | Αντλία πολλαπλών σταδίων |
| Εφαρμογή | Βιομηχανικοί λέβητες, βιομηχανικές επιχειρήσεις κοινής ωφέλειας, άρδευση και γεωργία, μεταλλευτική βιομηχανία, πρόσληψη ακατέργαστου νερού |
| Τόπος καταγωγής | Henan, Κίνα |
| Εξουσία | 3~1600kw |
| Μέγεθος εξόδου | Μικρότερο ή ίσο με 300 mm |
| Ροή | 3.7~1350m³/h |
| Κεφάλι | 50~1800m |
| Υλικό | Χυτοσίδηρος/όλκιμος σίδηρος/χυτοσίδηρος/ανοξείδωτος χάλυβας |
Προϊόντα βίντεο
Δομικά χαρακτηριστικά
Περιγραφή προϊόντων
Υψηλή απόδοση και εξοικονόμηση ενέργειας:Η οριζόντια πολυβάθμια αντλία υιοθετεί προηγμένο υδραυλικό μοντέλο σχεδιασμού, το οποίο έχει τα χαρακτηριστικά της υψηλής απόδοσης και της χαμηλής κατανάλωσης ενέργειας. Ο σχεδιασμός της πτερωτής πολλαπλών- σταδίων μπορεί να πιέσει το υγρό σε ένα ορισμένο βαθμό σε κάθε επίπεδο, μειώνοντας έτσι τον φόρτο εργασίας της πτερωτής ενός σταδίου-και βελτιώνοντας την απόδοση της αντλίας.
Ομαλή λειτουργία:Η οριζόντια πολυβάθμια αντλία έχει συμπαγή δομή και λειτουργεί ομαλά και αξιόπιστα, γεγονός που μπορεί να καλύψει τις ανάγκες διαφόρων σκληρών βιομηχανικών περιβαλλόντων. Ο σχεδιασμός της πτερωτής πολλαπλών- σταδίων καθιστά τη ροή του υγρού πιο σταθερή και οι κραδασμοί και ο θόρυβος της αντλίας είναι σχετικά μικροί.
Εύκολη συντήρηση:Ο οριζόντιος σχεδιασμός καθιστά την εγκατάσταση και τη συντήρηση πιο βολική και τα περισσότερα εξαρτήματα είναι τυπικά εξαρτήματα, τα οποία αντικαθίστανται και συντηρούνται εύκολα. Δεδομένου ότι η είσοδος και η έξοδος της αντλίας βρίσκονται στην ίδια πλευρά, είναι ευκολότερο να επιθεωρήσετε, να επισκευάσετε και να αντικαταστήσετε εξαρτήματα.
Μεγάλη γκάμα εφαρμογών:Μπορεί να χρησιμοποιηθεί για τη μεταφορά διαφόρων διαβρωτικών μέσων, υψηλής-θερμοκρασίας, υψηλού-ιξώδους και σωματιδίων-που περιέχουν. Λόγω του ειδικού σχεδιασμού και της επιλογής υλικών, μπορεί να καλύψει τις ανάγκες διαφορετικών βιομηχανιών και συνθηκών εργασίας.
Πιστοποίηση προϊόντος
ISO 9001
ISO 14001
ISO45001
Πιστοποίηση προϊόντος CE
Πιστοποίηση προϊόντος ΑΗΚ
Επαληθευμένος προμηθευτής
Η διεύθυνσή μας
Βιομηχανικό πάρκο Zhaogang, Fengqiu, Xinxiang, Henan, Κίνα
Αριθμός WhatsApp
+86 158 3619 1545
E-ταχυδρομείο
sales@hnybpumps.com
FAQ
01. ΠΟΙΟ ΕΙΝΑΙ ΣΟΥ MOQ;
02. ΠΟΙΟΙ ΕΙΝΑΙ ΟΙ ΟΡΟΙ ΠΛΗΡΩΜΗΣ ΣΑΣ;
03. ΤΙ ΠΙΣΤΟΠΟΙΗΤΙΚΑ ΕΧΕΤΕ;
04. ΕΙΣΤΕ ΕΡΓΑΣΤΗΡΙΑ Ή ΕΜΠΟΡΙΚΗ ΕΤΑΙΡΕΙΑ;
05. ΜΠΟΡΕΙΣ ΝΑ ΚΑΝΕΙΣ ΟΕΜ ΜΑΡΚΑ;
06. ΠΟΙΟΣ ΕΙΝΑΙ Ο ΧΡΟΝΟΣ ΠΑΡΑΔΟΣΗΣ;
Δημοφιλείς Ετικέτες: οριζόντια αντλία πολλαπλών σταδίων, Κίνα κατασκευαστές οριζόντιων αντλιών πολλαπλών σταδίων
Παράμετροι προϊόντος
| Σειρά | Ροή (Q) | Κεφάλι H (m) |
Ταχύτητα περιστροφής n (r/min) |
Αποδοτικότητα η (%) |
Ισχύς άξονα N (kW) |
Εξοπλισμένο με μοτέρ | NPSHr (m) |
Διάμετρος Πτερωτής D (mm) |
Αντλία Βάρος (kg) |
Μοτέρ Βάρος (kg) |
||
| m³/h | L/s | Εξουσία (kW) |
Μοντέλο | |||||||||
| 3.75 | 1.04 | 51 | 35 | 1.49 | 3 | Y100L-2 | 2 | 77.2 | 33 | |||
| 6.3 | 1.75 | 50 | 46.5 | 1.84 | 2 | |||||||
| 7.5 | 2.08 | 49 | 48 | 2.08 | 2.5 | |||||||
| 3.75 | 1.04 | 76.5 | 35 | 2.23 | 5.5 | Y132S1-2 | 2 | 85.5 | 64 | |||
| 6.3 | 1.75 | 75 | 46.5 | 2.77 | 2 | |||||||
| 7.5 | 2.08 | 73.5 | 48 | 3.12 | 2.5 | |||||||
| 3.75 | 1.04 | 102 | 35 | 2.98 | 7.5 | Y132S2-2 | 2 | 94.4 | 70 | |||
| 6.3 | 1.75 | 100 | 46.5 | 3.69 | 2 | |||||||
| 7.5 | 2.08 | 98 | 48 | 4.16 | 2.5 | |||||||
| 3.75 | 1.04 | 127.5 | 35 | 3.73 | 7.5 | Y132S2-2 | 2 | 102.9 | 70 | |||
| 6.3 | 1.75 | 125 | 46.5 | 4.61 | 2 | |||||||
| 7.5 | 2.08 | 122.5 | 48 | 5.20 | 2.5 | |||||||
| 3.75 | 1.04 | 153 | 35 | 4.47 | 11 | Y160M1-2 | 2 | 111.5 | 117 | |||
| 6.3 | 1.75 | 150 | 46.5 | 5.53 | 2 | |||||||
| 7.5 | 2.08 | 147 | 48 | 6.24 | 2.5 | |||||||
| 3.75 | 1.04 | 178.5 | 35 | 5.22 | 11 | Y160M1-2 | 2 | 120.0 | 117 | |||
| 6.3 | 1.75 | 175 | 2950 | 46.5 | 6.45 | 2 | φ139.5 | |||||
| 7.5 | 2.08 | 171.5 | 48 | 7.28 | 2.5 | |||||||
| 3.75 | 1.04 | 204 | 35 | 5.96 | 15 | Y160M2-2 | 2 | 128.6 | 125 | |||
| 6.3 | 1.75 | 200 | 46.5 | 7.37 | 2 | |||||||
| 7.5 | 2.08 | 196 | 48 | 8.32 | 2.5 | |||||||
| 3.75 | 1.04 | 229.5 | 35 | 6.71 | 15 | Y160M2-2 | 2 | 137.1 | 125 | |||
| 6.3 | 1.75 | 225 | 46.5 | 8.29 | 2 | |||||||
| 7.5 | 2.08 | 220.5 | 48 | 9.36 | 2.5 | |||||||
| 3.75 | 1.04 | 255 | 35 | 7.45 | 18.5 | Y160L-2 | 2 | 145.7 | 147 | |||
| 6.3 | 1.75 | 250 | 46.5 | 9.21 | 2 | |||||||
| 7.5 | 2.08 | 245 | 48 | 10.40 | 2.5 | |||||||
| 3.75 | 1.04 | 280.5 | 35 | 8.20 | 18.5 | Y160L-2 | 2 | 154.2 | 147 | |||
| 6.3 | 1.75 | 275 | 46.5 | 10.13 | 2 | |||||||
| 7.5 | 2.08 | 269.5 | 48 | 11.44 | 2.5 | |||||||
| 3.75 | 1.04 | 306 | 35 | 8.94 | 18.5 | Y160L-2 | 2 | 162.8 | 147 | |||
| 6.3 | 1.75 | 300 | 46.5 | 11.05 | 2 | |||||||
| 7.5 | 2.08 | 294 | 48 | 12.48 | 2.5 | |||||||
